T220E高清视频采集卡在AMCAP中的应用
九视电子T220E高清视频采集卡是一款可以采集各种高清视频信号的多功能采集卡，其操作系统支持：Windows 2000、XP、Vista、2003、Win7；SDK支持：支持Directshow 标准API开， 驱动支持：AMCAP、VLC、WDM、VFW、DirectX...
九视T220E高清视频采集卡是一款可以采集各种高清视频信号的多功能采集卡，其操作系统支持：Windows 2000、XP、Vista、2003、Win7；SDK支持：支持Directshow 标准API开， 驱动支持：AMCAP、VLC、WDM、VFW、DirectX、OpenCV、Matlab、LabView、Halcon、MIL。并且支持标准的Directshow进行开发，也提供完整的二次开发包SDK。并且可以在微软Amcap、Media Encoder，Real公司Real Producer等各种常用使用软件下使用。下面我们来介绍下T200AE高清VGA采集卡在Amcap软件中的应用方法和使用知识。
Amcap软件是微软推出的一款小巧的视频捕获软件。支持Directx9.0，兼容大多数摄像头，可以捕捉动态视频图像，静态图像及电视调谐器等，支持多显示器、全屏、菜单栏的隐藏和 VMR9 等功能。
AMCAP下的应用
双击AMCAP运行软件。

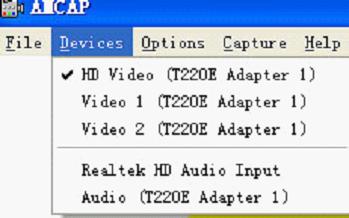

首先要选择九视T220E这个设备，如下图：
可以看到，三个视频设备，选择其中一路设备，[HDvideo(T220E Adapter1)]是万能接口，可以连接DVI和HDMI或分量等高清设备，也可以连接CVBS标清设备，[video1 (T220E Adapter1)]和[video2 (T220E Adapter1)]是两路普通的CVBS视频设备，[Audio(T220E Adapter1)]是一路音频设备，设备好了要进入的信号源以后，如下图进行属性的设置;
打开[video Capture Filter] 后进行设置，
A.当选择[HDvideo(T220E Adapter1)]接口时设置
1、 双击运行“AmCap.exe”程序，在“Devices”菜单中选择高清视频设备“HD Video(T220E Adapter1)”。
2、 在“Options”中单击“Video Capture Filter...”，出现如下图所示的“设备属性”设置面板：
如下图：
Ø 设备编号：显示卡的序列编码，编号应与卡上的条形码一致
Ø 版本：显示相关版本号，版本包含硬件版本、固件版本、驱动版本、设备序号。
Ø 固件：如果新特性需要对固件进行升级，我们可以对固件先进行备份然后再升级。
注：不同硬件版本之间的固件版本是不能混用的，升级时会报错。
3、 单击“高级属性”，出现如下图所示的“高级属性”设备面板：
Ø 输入信号：在“输入接口”列表处，根据实际接入的信号源类型选择相应的输入接口，支持的接口种类有：DVI/HDMI输入、VGA输入、分量输入(Y/PbPr)，复合视频输入(CVBS)。
注：如果选择“复合视频输入(CVBS)”，信号需接入分量的Y接口(绿色RCA接口),加上本卡提供的另外两路复合视频输入，实际可以同时3路标清信号采集。
信号状态：显示信号源的相关参数，如总行数、帧率(p为逐行扫描，i为隔行扫描)、模式、音频频率。
Ø 图像调节：
默认情况下，图像是自动调节的，但自动调节如果不能达到理想的效果，如出现黑边、图像不清晰、画面需要剪裁的情况时,就可以通过手工方式进行调整，调整后可以保存预设、应用预设，无须每次都进行调整。
以VGA信号调节为例：
l 黑边调节：可以通过左右边界调节消除黑边。每次调节为1个像素。
l 文字清晰度调节：调节行采样数、采样相位达到理想的文字清晰度。
l 行数相同的分辨率无法区分调节：如以下分辨率1024x768、1280x768、1360x768、1368x768，它们的行数均为768，自动调节可能都会识别成1024x768，这时点击“自动调节”，会弹出如下图所示列表，用户可以选择正确的分辨率。
l 画面剪裁：通过调节画面宽度、画面高度、左右边界达到所需要求。增加减少画面宽度都是先从右边开始调整，增加减少画面高度都是先从下面开始调整。
画面剪裁操作技巧如下：
1) 把缩放设置为“充满输出画面”，以方便确认剪裁调整是否到位。
2) 切除画面左边：先增加左边界，再减小画面宽度。
3) 切除画面右边：减小画面宽度即可。
4) 切除画面上边：先减小画面高度，再增加上边界。
5) 切除画面下边：减小画面高度即可。
图像调节完成后，如果希望保存当前的调整，可以单击“保存预设”、“应用预设”，单击“删除预设”，可以删除之前保存的预设。
Ø 图像输出
该处可以显示图像输出格式，设置画面的缩放方式、去隔行方式以及画面翻转的方式。
l 输出格式：显示输出画面的大小、帧率、色彩格式
l 缩放方式：提供3种画面缩放方式：“充满输出画面”、“保持画面宽高比，必要时用黑边填充”、“保持画面宽高比，必要时剪裁原始画面”。
l 画面翻转：提供两种画面翻转方式，垂直与水平。
4、 单击“色彩调节”，出现如下图所示的“色彩调节”设备面板
在该处可以对R、G、B单独进行亮度、对比度调节，单击“默认设置”可以恢复默认值。
B.选择[video1 (T220E Adapter1)]和[video2 (T220E Adapter1)]设备时
设置如下图，可以根据用户的需求来设置;
1. 双击“AmCap.exe”运行程序，在“Devices”菜单中选择高清视频设备“ Video 1 (T220E Adapter1)”
2. 在“Options”中单击“Video Capture Filter...”，出现如下图所示的“设备属性”设备面板：
同高清属性设置。
3. 单击“高级视频属性”，出现如下图所示的“高级视频属性”设备面板：
Ø 画面调整
默认值一般情况下是不需要进行调整的，但在不同环境下如果画面的亮度、色彩、噪点没有达到最佳，可以进行微调，以达最佳效果。
l 亮度增益： 默认值为1600，根据需要可以增加或降低亮度，如勾选“自动调节”，则画面亮度会根据实际环境进行动态自动调节。
l 色彩增益：默认值为910，调到最低画面为黑白，调高画面色彩会表现得越来越艳丽，如勾选“自动调节”，则画面色彩会根据实际环境进行动态自动调节。
l 降噪强度：默认值为4，如果画面噪点比较多，可以调高降噪强度，画面噪点会明显减少，但画面的清晰度会稍有变差。
Ø 自动去隔行
默认情况下选择的是“不进行去隔行处理”，如需去隔行可选择“垂直滤波去隔行”或“运动自适应去隔行”，运动自适应去隔行的效果要好一些，但占用CPU资源也会高些。
注：以上设置是对每一路视频设备进行单独设置，单独保存的。
C.如果选择了[Audio(T220E Adapter1)]接口时设置
设置如下图，可以根据用户的需求来设置;
1.双击“AmCap.exe”运行程序，在“Devices”菜单中选择高清视频设备“ Audio (T220E Adapter1)”
2.在“Options”中单击“Audio Capture Filter...”，出现如下图所示的“设备属性”设备面板：
插头线: HDMI In和 Line In两种输入方式，如果是通过HDMI接口的话，如果HDMI接口有音频的话，就选择HDMI In，HDMI就能音视频一体输入。当使用另外的立体声音频线来输入时，就得选择Line In来输入音频。
