T620E双路高清视频采集卡使用说明
九视电子T620E万能采集卡具有体积小巧，性能优越，应用灵活的特点，可同时采集2路高清视频信号，2路立体声模拟音频信号。高清输入端可连接HDMI、DVI、分量(YPbPr)、VGA(RGB-HV)、复合视频(CVBS)信号源。
九视T620E万能采集卡具有体积小巧，性能优越，应用灵活的特点，可同时采集2路高清视频信号，2路立体声模拟音频信号。高清输入端可连接HDMI、DVI、分量(YPbPr)、VGA(RGB-HV)、复合视频(CVBS)信号源。
本用户指南将为您正确使用九视T620E万能采集卡提供必要的说明。
一、最低硬件配置
Intel Core Solo
1G 以上内存空间
主板具有空闲的 PCI-Express x4 扩展槽
二、推荐硬件配置
Intel Core i5
2G 以上内存空间
主板具有空闲的 PCI-Express x4 扩展槽
三、软件需求
系统为以下系统之一即可(x86 版或x64版)：
Microsoft Windows XP
Microsoft Windows Server 2003
Microsoft Windows Vista
Microsoft Windows Server 2008
Microsoft Windows 7
Microsoft Windows Server 2008 R2
四、硬件和驱动的安装
请参考《九视T620E安装指南》完成硬件和驱动程序的安装过程。
五、高清输入端的连接
1、 DVI-D/DVI-I信号源
符合DVI 1.0标准，单连接。支持各种DVI信号，如电脑DVI信号、高清医疗设备、大屏融合设备等各种DVI数字设备
图示：DVI信号连接示意图
2、 HDMI信号源
符合HDMI 1.3 标准，支持36bit DeepColor。支持HDMI高清摄像机、HDMI高清摄像头、高清机顶盒、高清播放机等各种带有HDMI接口的信号源设备。
图示：HDMI信号连接示意图
3、VGA 信号源(RGB-HV)
640x400-1920x1080，像素率低于170MHz即可。支持电脑信号VGA采集，高清VGA摄像头等各种高清VGA信号源设备。
图示：VGA信号连接示意图
4、分量信号源(YPbPr)
支持 480i、576i、480p，576p，720p，1080i，1080分量信号。如模拟摄像机、电视机顶盒、电视游戏机、DVD碟影机等各种分量信号源设备。
图示：分量信号连接示意图
5、复合视频信号源(CVBS)
图示：复合视频信号连接示意图
7. 音频信号的连接
图示：音频线路输入信号连接示意图
注意：音频信号输入端复合"线路输入"电平标准，如您需要连接麦克风音源，需将麦克风连接“话筒放大器”或“调音台”上的麦克风输入端，然后将“话筒放大器”或“调音台”的线路输出端连接至本接口。
六、视频采集设备说明
九视T620E基于Microsoft DirectShow接口开发，安装后将会操作系统中将新增两个视频设备：
HD Video (T620E Adapter x)，为高清采集设备
HD Video (T620E Adapter x) ，为高清采集设备
其中HD Video (T620E Adapter x) 对应卡上的DVI-I高清输入接口;
T620E在提供基本的画面亮度、对比度、色调、饱和度、Gamma 等选项基础上，另外提供了一些增强的选项设置功能，可以通过 DirectShow“过滤器属性对话窗”进行这些选项的设置。
1. 常用软件显示“过滤器属性对话窗”的方法
l AMCAP：双击运行“AmCap.exe”程序，在“Devices”菜单中选择高清视频设备“HD Video (T620E Adapter1)”， 在“Options” 菜单中单击“Video Capture Filter...”，弹出“过滤器属性对话窗”。
2. “设备属性”页面说明
图示：设备属性页
设备编号：显示卡的序列编码，编号应与卡上的条形码一致
版本：显示相关版本号，版本包含硬件版本、固件版本、驱动版本、设备序号，解决客户问题时，可能会要用户提供相关版本号。
固件：如果新特性需要对固件进行升级，我们可以对固件先进行备份然后再升级。
目前所发布的硬件版本与固件版本、驱动版本之前的对应关系如下表：
硬件版本固件版本驱动版本
REV-B1.1、1.2建议安装最新驱动
注：不同硬件版本之间的固件版本是不能混用的，升级时会报错，另外升级固件过程中请确保不能断电，否则会导致升级固件失败，采集卡无法工作，只能发回厂家维修。
3、高清采集设备“高级属性”页面说明
图示：高级属性页
3.1. 输入信号
3.1.1. 输入接口
根据实际接入的信号源类型选择相应的输入接口，支持的接口种类有：DVI/HDMI输入、VGA输入、分量输入(Y/PbPr)，复合视频输入(CVBS)。
注：如果选择复合视频输入(CVBS)，信号需接入分量的Y接口(绿色RCA接口)，加上本卡提供的另外两路复合视频输入，实际可以同时采集3路标清信号。
3.1.2. 信号状态
显示信号源的相关参数，如总行数、帧率(p为逐行扫描，i为隔行扫描)、模式、音频频率。
3.2. 图像调节
默认情况下，图像是自动调节的，但自动调节如果不能达到理想的效果，如出现黑边、图像不清晰、画面需要剪裁的情况时,就可以通过手工方式进行调整，调整后可以保存预设，下次同样的信号源接入时，可以自动应用预设值而无须再进行调整。
以VGA信号调节为例：
黑边调节：可以通过调节左边界及上边界消除黑边。每次调节为1个像素。
文字清晰度调节：调节行采样数、采样相位达到理想的文字清晰度。
快速选择正确的分辨率：对于行数相同的分辨率，本采集卡可能不能识别出正确的分辨率，如1024x768、1280x768、1360x768、1368x768的分辨率，行数均为768，自动调节可能都会识别成1024x768，这时点击自动调节，会弹出如下图所示列表，用户可以选择正确的分辨率。
图示：“自动调节”弹出菜单
画面剪裁：通过调节画面宽度、画面高度、左边界、上边界达到所需要求。增加减少画面宽度都是先从右边开始调整，增加减少画面高度都是先从下面开始调整。
画面剪裁操作技巧如下：
1. 把缩放设置为充满输出画面，以方便确认剪裁调整是否到位。
2. 切除画面左边：先增加左边界，再减小画面宽度。
3. 切除画面右边：减小画面宽度即可。
4. 切除画面上边：先减小画面高度，再增加上边界。
5. 切除画面下边：减小画面高度即可。
图像调节完成后，可以单击“保存预设”保存当前的调整;可以单击“删除预设”，可以删除之前保存的预设;单击“应用预设”可以将保存的预设值应用到当前设置。
3.3. 图像输出
该处可以显示当前图像输出格式，设置画面的缩放方式、去隔行方式以及画面翻转的方式。
输出格式：显示输出画面的大小、帧率、色彩格式。
缩放方式：提供3种画面缩放方式：充满输出画面、保持画面宽高比，必要时用黑边填充、保持画面宽高比，必要时剪裁原始画面。
画面翻转：提供两种画面翻转方式，垂直与水平。
4、 “色彩调节”页面说明
图示：高清设备“色彩调节”属性页
在该处可以对R、G、B单独进行亮度、对比度调节，单击“默认设置”可以恢复默认值。
七： 音频采集设备说明
T620E基于Microsoft DirectShow接口开发，安装后操作系统中将增加相应的音频设备。任何兼容DirectSound, DirectShow的软件均可使用这些录音设备进行声音的采集，录制为HDMI和模拟线路混合后的声音，HDMI 和模拟线路的“音量”和“静音”可进行独立控制。
1、Windows XP, Windows 2003
Windows XP, Windows 2003 系统下音频采集设备名为：
l Audio (T620E Adapter x)
可通过系统“音量控制”程序对录音音量进行调节，具体操作步骤如下：
1. 在系统右下角系统通知图标区域双击“
”按钮，将弹出“音量控制”程序。
2. 打开“选项”菜单，选择“属性”菜单项。
3. 在“混音器”中选择“Audio (T620E Adapter x)”，点击“确定”按钮。
4. 系统将显示对应的音量调节项目，此时可根据您的具体需要进行音量调节和“静音”的操作。

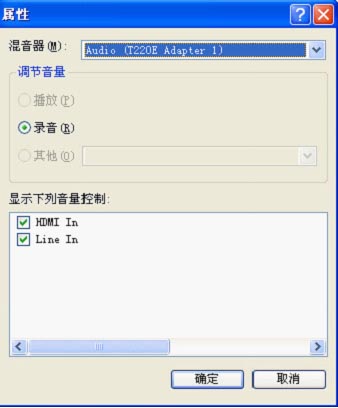

图示：Windows XP/2003“音量控制”-“属性”对话窗
2. Windows Vista, Windows 7, Windows 2008, Windows 2008 R2
在此类操作系统下，每个采集卡将会显示两个音频采集设备：
HDMI In (T620E Adapter x)
Line In (T620E Adapter x)
可通过系统“音量控制”程序对录音音量进行调节，具体操作步骤如下：
1. 在系统右下角系统通知图标区域右击“
”按钮，在弹出菜单中选择“录音设备”。
2. 在弹出的显示录音设备列表中选择“HDMI In”或“Line In”，点击“属性”按钮，系统将弹出对应设备的属性对话窗。
3. 在属性对话窗中选择“级别”属性页，此时可根据您的具体需要进行音量调节和“静音”的操作。
图示：Windows Vista/7录音设备属性对话窗
八. 兼容软件说明
T620E兼容使用DirectShow接口的各种音视频采集软件和使用DirectSound接口的音频采集软件，如：
Windows Media Encoder
Adobe Flash Media Live Encoder
Real Producer Plus
VideoLAN for Windows
